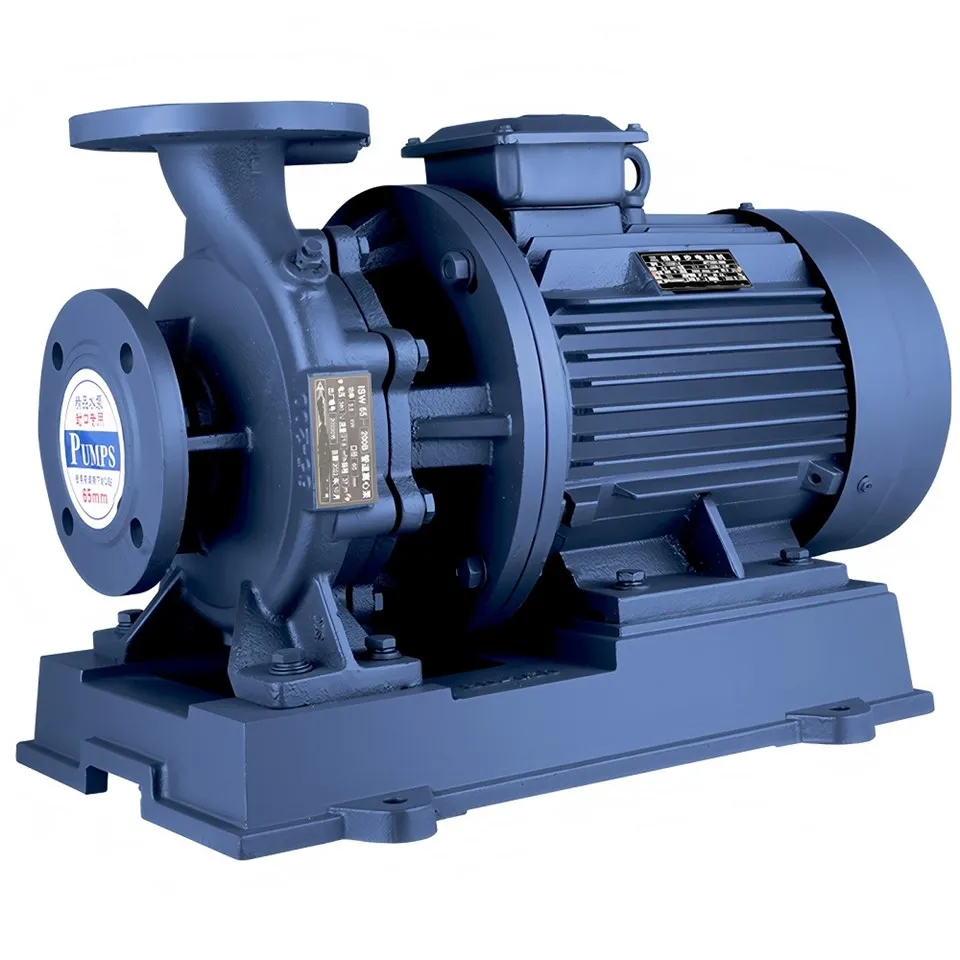

مضخة خط الأنابيب الأفقية

مضخة خط أنابيب أفقية

تعتبر مضخة الأنابيب الأفقية ISW/ISWR/ISWH/ISWB منتجًا فعالاً وموفرًا للطاقة-تم تصميمه استنادًا إلى التركيبة الهيكلية الفريدة لمضخة الطرد المركزي IS والمضخة العمودية. لقد تم تحسينه وتصميمه باستخدام النموذج الهيدروليكي الأكثر تقدمًا في الصين، ويتم دمجه مع مضخة خط أنابيب أفقية عامة بناءً على هيكلها. بعد حل المشكلة المتأصلة المتمثلة في سهولة فك أداة التوصيل، أصبح الأداء أكثر استقرارًا. وفي الوقت نفسه، يتم اشتقاق مضخات الماء الساخن، ومضخات درجات الحرارة العالية-، والمضخات الكيميائية، ومضخات الزيت، وما إلى ذلك من نوع ISW استنادًا إلى درجات حرارة الاستخدام المختلفة، والوسائط، وما إلى ذلك.

يتم استخدام المضخة المضمنة الأفقية ISW لنقل المياه النظيفة والسوائل الأخرى ذات الخصائص الفيزيائية والكيميائية المشابهة للمياه النظيفة. إنها مناسبة لإمدادات المياه الصناعية والحضرية، وإمدادات المياه المضغوطة للمباني الشاهقة-، وري الحدائق بالرش، وضغط الحرائق، والنقل لمسافات طويلة-، ودورة التبريد HVAC، والحمامات ودورات المياه الباردة والساخنة الأخرى ومطابقة المعدات. درجة حرارة الخدمة T أقل من أو تساوي 80 درجة مئوية.

يتم استخدام المضخة المضمنة للمياه الساخنة الأفقية ISWR على نطاق واسع في: المعادن، والصناعات الكيماوية، والمنسوجات، وصناعة الورق، والفنادق والمطاعم وغيرها من أنظمة النقل والتدفئة الحضرية المضغوطة بالماء الساخن، ودرجة حرارة التشغيل من نوع ISWR T أقل من أو تساوي 120 درجة مئوية.

يتم استخدام المضخة الخطية الكيميائية الأفقية ISWH لنقل السوائل المسببة للتآكل بدون جزيئات صلبة وبزوجة مشابهة للماء. إنها مناسبة لأقسام البترول والصناعات الكيماوية والمعادن والطاقة الكهربائية وصناعة الورق والأغذية والأدوية والألياف الاصطناعية. درجة حرارة الخدمة هي – 20 درجة مئوية ~ + 120 درجة مئوية.

مضخة الزيت الأفقية المضمنة ISWB، تستخدم لنقل البنزين والكيروسين والديزل والمنتجات النفطية الأخرى أو السوائل القابلة للاشتعال والانفجار، ودرجة حرارة الوسط المنقول هي -20 درجة مئوية ~ +120 درجة مئوية.

المواد: الفولاذ المقاوم للصدأ
التدفق: 1.1~1800 م³/ساعة
الرفع: 2.8 ~ 150 م
الطاقة: 0.12 ~ 250 كيلو واط
الحجم: DN25 ~ DN500
السرعة: 980 ~ 2900 دورة / دقيقة
مواصفات الطاقة: تيار متردد 220 فولت/240 فولت 380/415 فولت 3 مراحل؛ 50 هرتز/60 هرتز
الغلاف: حديد زهر، ستانلس ستيل
الحد الأقصى للتفريغ-الضغط الجانبي: 1.6 ميجا باسكال (16 بار)
المعتدلة: أقل من أو تساوي 120 درجة

1. تشغيل ثابت: تشترك محامل مضخة خط الأنابيب الأفقية في نفس المحور تمامًا وتتميز المكره بتوازن ثابت وديناميكي ممتاز. لذلك، يمكن للمضخة أن تعمل بثبات، بدون اهتزاز.
2. لا يوجد تسرب للمياه: يضمن ختم السبائك الصلبة بمواد مختلفة إمكانية توصيل السوائل المختلفة دون تسرب.
3. ضوضاء منخفضة: مدعومة بمحامل منخفضة الضوضاء، يمكن للمضخة أن تعمل بثبات مع عدم وجود ضوضاء تقريبًا باستثناء صوت طفيف للمحرك.
4. معدل فشل منخفض: هيكل بسيط ومعقول، الأجزاء الرئيسية مصنوعة من مواد ذات جودة عالمية من الدرجة الأولى-. الجهاز كله خالي من المتاعب. تم تحسين كفاءة العمل بشكل كبير.
5. سهولة الصيانة: من السهل استبدال الختم والمحمل.
6. يأخذ مساحة صغيرة: يحتوي المنفذ على ثلاثة اتجاهات اختيارية: إلى اليسار، إلى اليمين وإلى الأعلى، مما يجعل من السهل وضع وتركيب خطوط الأنابيب، مما يوفر المساحة.

مضخة خط الأنابيب الأفقية مناسبة تمامًا لجميع تطبيقات مضخة خط الأنابيب الصناعية:


1. مضخة خط الأنابيب الأفقية من سلسلة ISW، تستخدم في توصيل الماء الصافي والسوائل الأخرى ذات الخصائص الفيزيائية والكيميائية المماثلة للماء. يمكن تطبيقه على الإمداد والصرف الصناعي والمدن، وإمدادات المياه المضغوطة للمباني الشاهقة-، والري بالرش في الحدائق، وضغط المياه لمكافحة الحرائق، وتوصيل المياه لمسافات طويلة، ودورة التبريد HVAC، وإمدادات مياه الحمام وغيرها من عمليات تدوير وضغط المياه الساخنة والباردة. درجة الحرارة T<80℃.

2. تستخدم مضخة الماء الساخن الأفقية ISWR على نطاق واسع في الصناعات المعدنية والصناعات الكيماوية والمنسوجات وصناعة الورق والفنادق وغيرها من المواقف التي تحتاج إلى الضغط وإعادة التدوير وتوصيل الماء بدرجة حرارة عالية من الغلاية. كما أنها مناسبة لتدوير المياه في نظام التدفئة للدفء في المدينة. درجة حرارة التشغيل من نوع ISWR أقل من أو تساوي 120 درجة.

3. توفر مضخة الصناعة الكيميائية الأفقية ISWH سوائل أكالة لزجة مثل الماء ولكنها لا تحتوي على جزيئات صلبة. يمكن تطبيقه على صناعة النفط البترولي، والصناعات الكيماوية، والمعادن، ومحطة الطاقة، ومصانع صناعة الورق، والأغذية والأدوية والألياف الصناعية، وما إلى ذلك. درجة حرارة التشغيل -20 درجة ~+120 درجة.

4. يتم استخدام مضخة الزيت لخط الأنابيب الأفقي ISWB في توصيل البنزين والبارافين والديزل والمنتجات البترولية الأخرى أو السوائل القابلة للاشتعال والمتفجرة. يجب أن تكون درجة حرارة السوائل التي يتم ضخها -20 درجة ~+120 درجة.

5. تناسب المضخة الأفقية ذات السرعة المنخفضة ISWD الحالات التي تتطلب ضوضاء منخفضة بشكل صارم. درجة حرارة العمل T أقل من أو تساوي 120 درجة.
